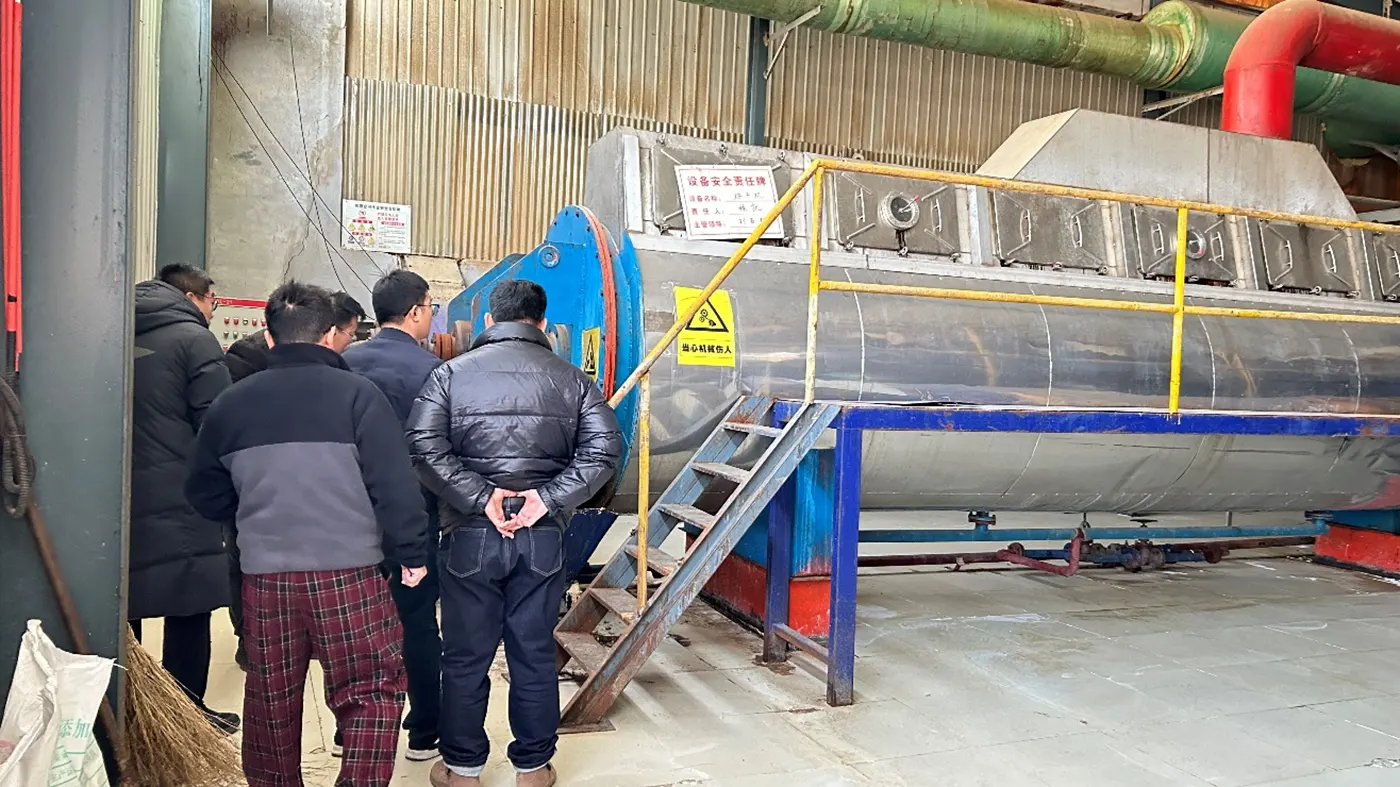

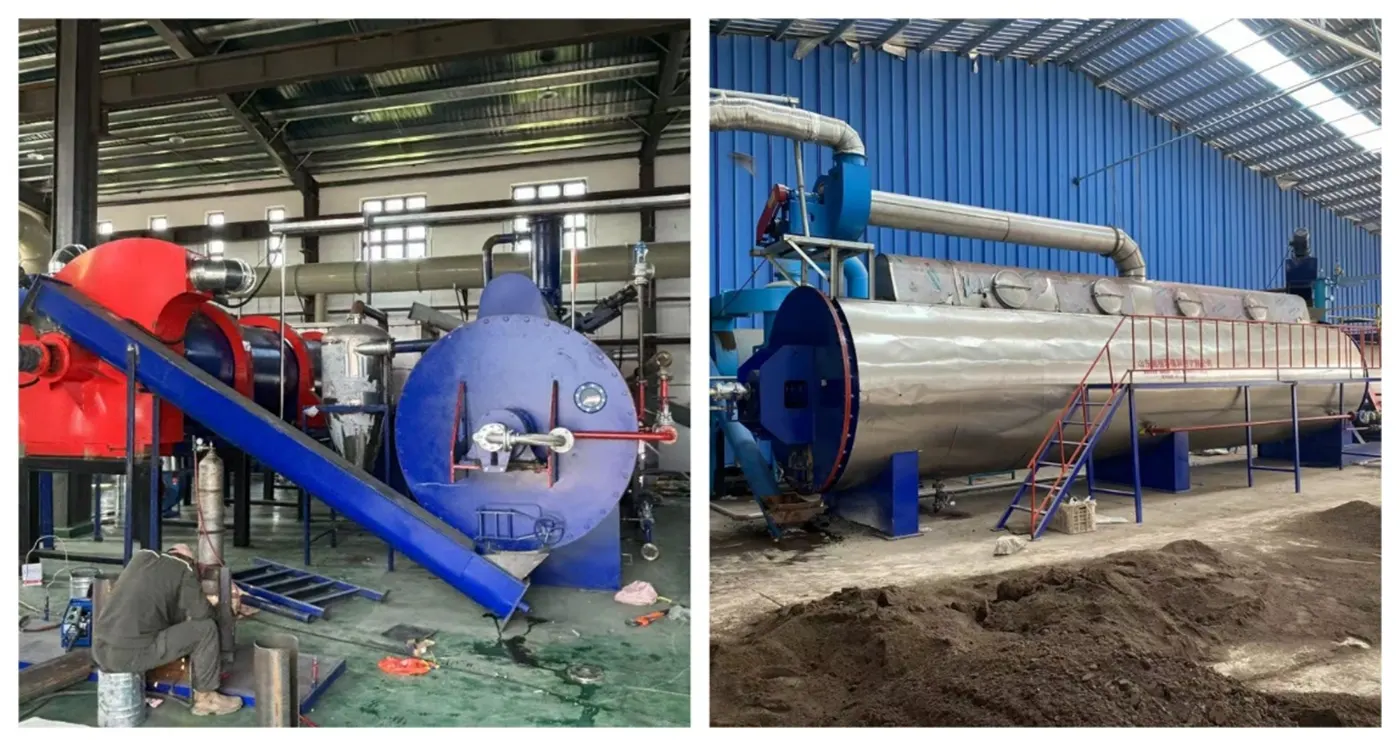

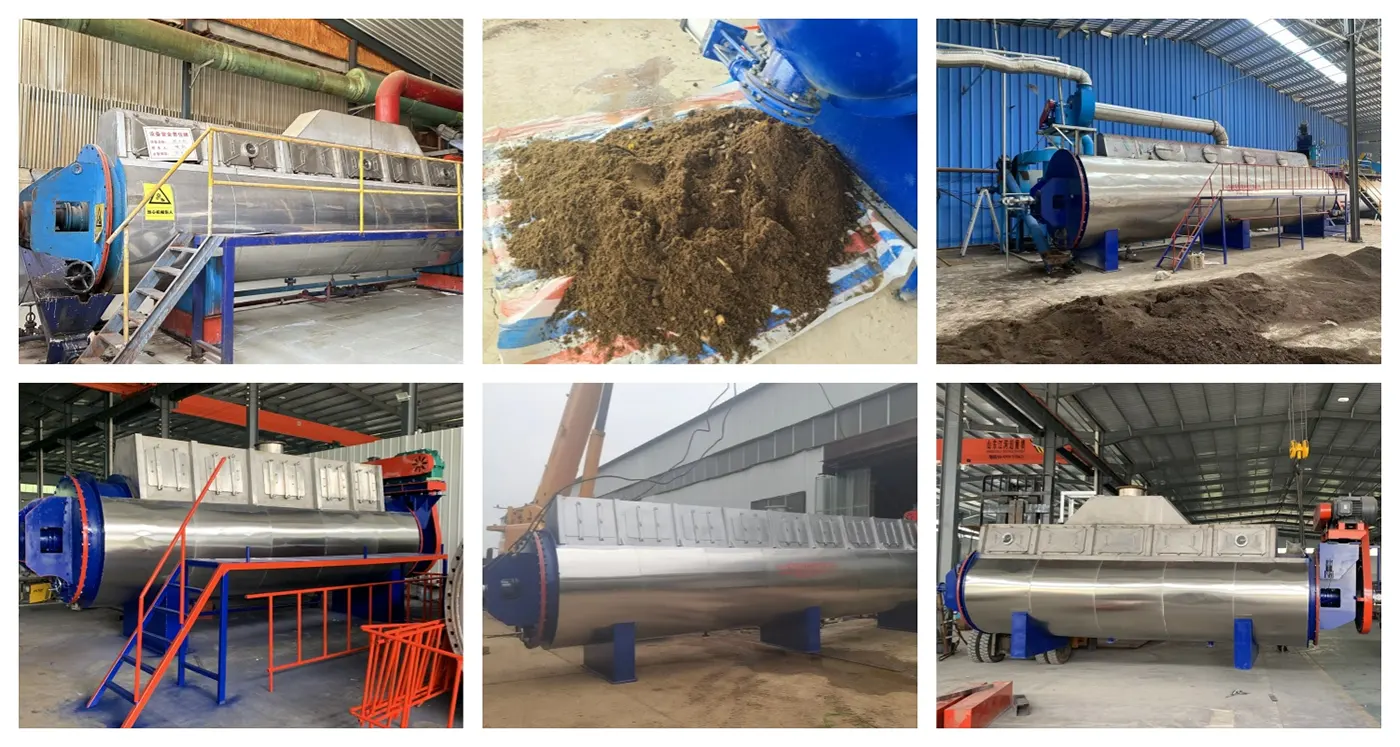

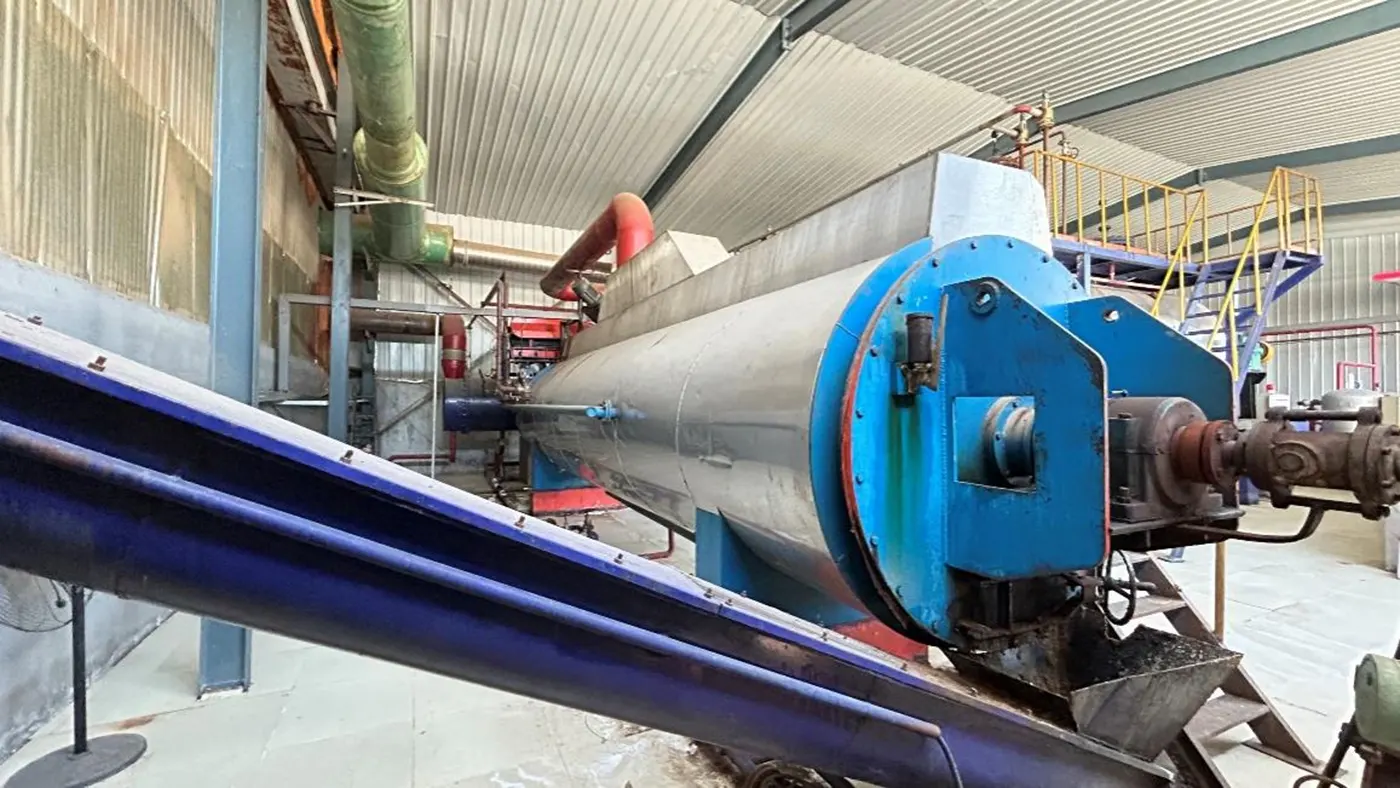

깃털 분말 건조기

부품명

핵심 기능

디자인 특징

본체 하우징

밀폐된 건조 공간을 형성하기 위한 자재 및 부품 운반

이 부품의 재질은 스테인레스 스틸 또는 탄소강이며 매끄러운 내부 벽은 접착 방지 기능이 있으며 일부 모델에는 열 손실을 줄이기 위해 단열층이 장착되어 있으며 에너지 절약율은 15%-20%에 도달할 수 있습니다.

코일 시스템

핵심 열교환 부품, 열매체로부터 열 전달

코일은 재료와의 접촉 면적을 늘리기 위해 나선형 또는 줄 패턴으로 배열됩니다. 튜브 사이의 간격은 재료의 입자 크기에 따라 조정될 수 있습니다(예: 깃털 분말 건조는 종종 Φ57-89mm 코일을 사용합니다)

교반 장치

재료를 돌려 균일한 열 교환을 보장합니다.

교반 패들은 내마모성 재료로 만들어지며, 일반적으로 망간강을 선택합니다. 그리고 블레이드 각도는 조정 가능합니다(다양한 점성 재료에 적응하고 응집을 방지하기 위해). 일부 모델에는 재료가 코일 표면에 달라붙는 것을 방지하는 스크래핑 기능이 있습니다.

열매체 전달 시스템

고온의 열매체 제공 및 순환

열매체의 온도와 흐름을 정확하게 제어할 수 있는 열매체 펌프, 밸브, 필터 등이 포함되어 있습니다(예: 압력 조절 밸브가 있는 증기 시스템, 온도 조절기가 있는 열매체유 시스템).

환기 및 제습 시스템

수증기를 배출하여 건조한 환경 유지

유도 통풍 팬, 먼지를 분리할 수 있는 사이클론 분리기, 배기 가스 정화를 위한 백 필터가 포함되어 있으며 장비에는 저온 건조 시나리오에 적합한 제습 장치도 장착할 수 있습니다.

송배전 시스템

교반 장치를 구동하여 완제품을 출력합니다.

감속 모터로 구동되며 속도는 조정 가능합니다(보통 5-15r/min, 재료 건조 속도와 일치). 토출구에는 토출량과 속도를 제어하는 ​​게이트가 장착되어 있습니다.

모델

CMH-1

탱크 치수(mm)

Φ1400/1600

탱크 길이(mm)

3062

방열 면적(m3)

7.2

설계압력(MPa)

1.65

설계 온도(°C)

166

모터 출력(kW)

37
