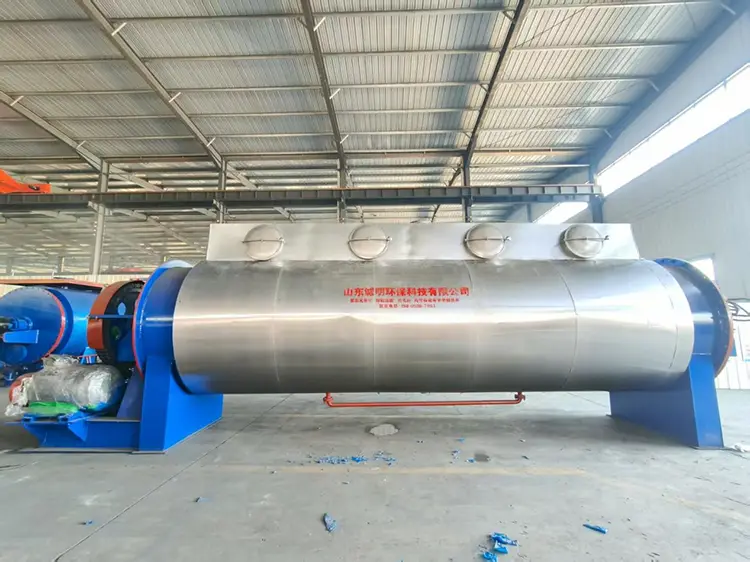

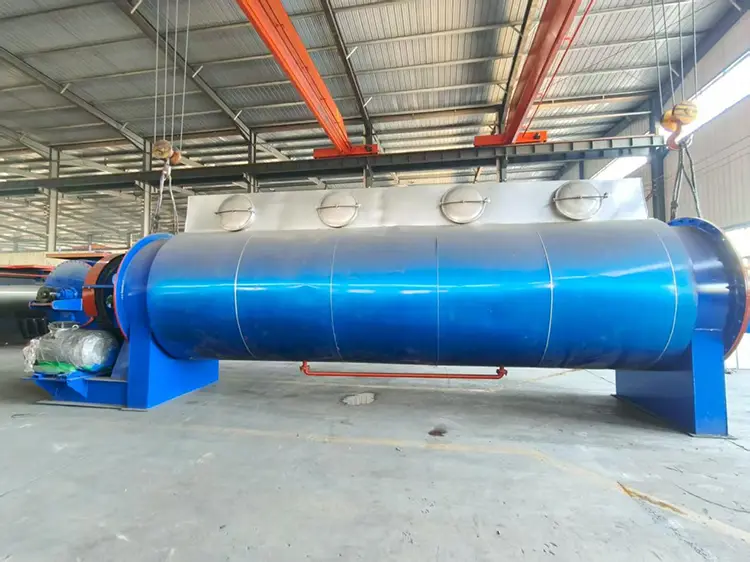

코일 가열 로터리 디스크 건조기는 고효율 전도형 연속 건조 장비입니다. 열 전달 벽을 통해 재료에 열을 전달합니다. 일부 증기는 외부 쉘과 실린더 내부 벽 사이의 환형 공간으로 들어가 내부 벽을 통해 재료를 가열합니다. 응축수는 하단 배수구를 통해 배출됩니다. 증기의 또 다른 부분은 메인 샤프트와 코일로 들어가 가열되고 응축수는 드레인 로터리 조인트를 통해 배출됩니다. 샤프트가 회전함에 따라 임펠러와 코일이 함께 작동하여 재료를 완전히 교반하고 가열하여 재료와 샤프트 및 코일 사이의 접촉을 최대화합니다. 2차 증기는 유도 통풍 덕트를 통해 외부 쉘의 상단 증기 챔버에서 배출됩니다. 배기 증기가 빠져나가는 것을 방지하고 과도한 찬 공기가 흡수되는 것을 방지하기 위해 덕트 내에서 약간의 진공이 유지됩니다. 메인 샤프트에 장착되고 가열 코일 사이에 위치한 스트리퍼 플레이트는 재료를 앞으로 추진할 뿐만 아니라 자체 청소 장치 역할을 하여 샤프트와 실린더 벽에서 코팅을 제거하여 탁월한 열 전달을 유지합니다.
|
모델 |
설계압력(Mpa) |
작동 압력(Mpa) |
설계온도(Mpa) |
작동 온도(Mpa) |
전력(KW) |
|
CMJ-1 |
0.65 |
0.6 |
166 |
164 |
37 |
|
CMJ-2 |
0.65 |
0.6 |
166 |
164 |
37 |
|
CMJ-3 |
0.65 |
0.6 |
166 |
164 |
37 |
1. 코일 가열 로터리 디스크 건조기는 외부 재킷과 메인 샤프트 코일/스팀 박스를 사용하여 증기를 순환시켜 가열 표면적을 늘립니다. 이러한 구조와 작동 원리는 높은 열 효율, 낮은 에너지 소비, 쉬운 작동 및 유리한 작동 환경을 보장합니다.
2. 가열 코일 사이에 위치한 메인 샤프트에 장착된 재료 스트리퍼는 재료를 앞으로 추진할 뿐만 아니라 자체 청소 특성도 제공합니다. 이동식 가열 시스템은 도체와의 완전한 접촉을 보장합니다.
3. 배기후드 및 배관을 스테인레스강으로 제작하여 내식성을 높이고 수명을 연장하였습니다.
4. 자동 물 전달 시스템은 증기 응축수를 다시 보일러로 재활용하여 에너지 소비를 줄이고 물을 절약합니다.
우리의 강점: Shandong Chengming은 생산 및 운영 전반에 걸쳐 높은 기준과 엄격한 품질 관리를 일관되게 고수합니다. 우리는 맞춤형 제품 디자인을 제공하며, 애프터 서비스에는 설치, 시운전, 교육 및 유지 관리가 포함됩니다.

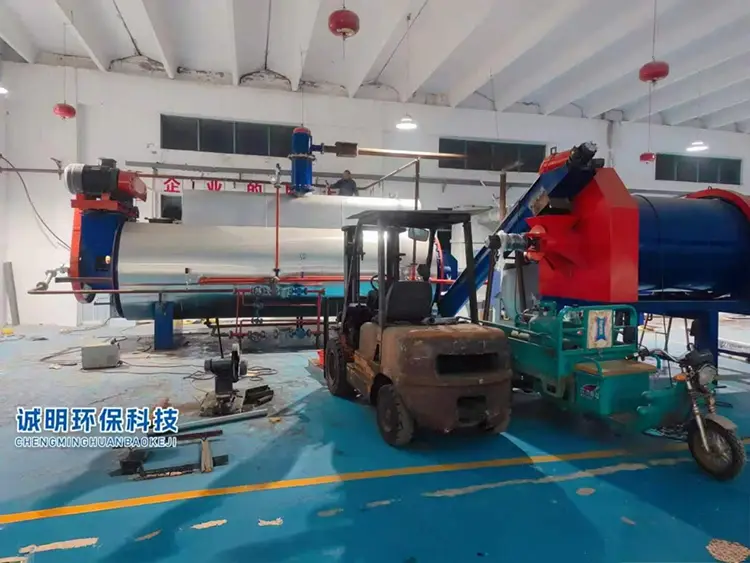

프로젝트 사례: 우리 장비는 러시아, 한국, 카자흐스탄, 베트남, 인도네시아 및 기타 국가에서 사용되었습니다.
